Så håller atomerna reda på sekunden
Inuti atomuret styr kvantfysiken takten – men det är ingen atom som tickar.
En kvartskristall kan gå för fort, en pendel påverkas av temperaturen och jordens rotation är ojämn. Atomer erbjuder något helt annat: en referens som naturen själv upprepar. Så förvandlas en energiskillnad i cesium till världens mest pålitliga sekund – och därför kan nästa generations klockor känna av att de lyfts någon centimeter.
I ett atomurslaboratorium behöver den viktigaste rörelsen inte vara större än ett kort kast uppåt. Ett moln av cesiumatomer kyls med laserljus, skjuts upp i ett vakuumrör och faller tillbaka. Under färden passerar atomerna ett mikrovågsfält. Efteråt undersöker forskarna hur många som har bytt energitillstånd.
Det låter mer som ett fysikexperiment än som en klocka. Ändå är det just tid som tillverkas här: en kontrollerad takt som kan jämföras med andra klockor och användas för att förverkliga den internationellt definierade sekunden.
Inga kugghjul behövs. Inte heller någon synlig visare. Men en klockas grundproblem finns kvar: något måste svänga, svängningarna måste räknas och takten måste hållas stabil.
Atomurets lösning är att låta en teknisk oscillator fråga atomerna om den går rätt. Svaret kommer inte som ett meddelande, utan som en mätbar förändring i atomernas tillstånd. Upprepas frågan tillräckligt noggrant kan människobyggd elektronik låsas till en egenskap hos naturen.
Det är detta återkopplade samspel, snarare än en ensam tickande atom, som gör atomuret så exakt.
1. Sekundens hemlighet är en energiskillnad
En pendelklocka håller tiden genom att räkna pendelslag. Ett kvartsur räknar elektriska svängningar från en kvartskristall. I båda fallen beror takten på ett tillverkat föremål. Pendelns längd och kristallens egenskaper kan förändras med temperatur, åldrande och mekaniska påfrestningar.
Atomer ger en annan sorts hållpunkt. Två ostörda atomer av samma isotop har samma uppsättning tillåtna energitillstånd. De behöver inte slipas till exakt samma form eller monteras med identiska skruvar. Deras inre struktur bestäms av kvantfysiken.
Elektroner och atomkärnor kan inte anta vilka bundna energitillstånd som helst. När en atom går mellan två bestämda tillstånd måste den ta upp eller avge en bestämd energimängd. Sambandet mellan energiskillnaden och strålningens frekvens är enkelt att skriva: ΔE = hf. Här är ΔE energiskillnaden, f frekvensen och h Plancks konstant.
För en klockbyggare är poängen att en bestämd energiskillnad ger en bestämd resonansfrekvens. Om strålningen har rätt frekvens kan den driva övergången mellan tillstånden. Avviker frekvensen förändras sannolikheten för att övergången sker.
Sekundens referens är en sådan övergång i cesium-133. Det handlar om två så kallade hyperfinnivåer i atomens grundtillstånd. Uppdelningen uppstår genom samspelet mellan atomkärnans magnetiska egenskaper och elektronernas. Den kan beskrivas med olika sätt som kärnans och elektronernas rörelsemängdsmoment kopplas samman på. Det är alltså inte den vanliga läroboksbilden av en elektron som hoppar mellan två vitt skilda elektronskal.
Sedan 1967 är sekunden atomärt definierad med cesium. I dagens formulering av SI-systemet har frekvensen för den ostörda hyperfinövergången i cesium-133 tilldelats det exakta värdet 9 192 631 770 hertz. En hertz betyder en period per sekund.
En sekund motsvarar 9 192 631 770 perioder av strålningen för den bestämda övergången i cesium-133.
Det avgörande ordet är ostörd. Definitionen avser atomens referensfrekvens utan de förskjutningar som omgivningen kan orsaka. I ett verkligt laboratorium måste sådana störningar begränsas, mätas och korrigeras.
Talet i definitionen har ingen mätosäkerhet: det är exakt genom överenskommelse. Däremot har varje fysisk apparat som försöker förverkliga definitionen en osäkerhet. Skillnaden mellan definition och mätning är central för att förstå varför två mycket bra atomur ändå inte visar precis samma takt.
2. Atomerna är referensen – elektroniken håller takten
En vanlig missuppfattning är att atomuret lyssnar på en atom som av sig själv avger nio miljarder små tick varje sekund. Så fungerar inte de cesiumur som förverkligar sekunden.
I stället börjar klockan med en oscillator, ofta med en kvartskristall som del av systemet. Elektroniken skapar en signal, och med frekvenssyntes framställs mikrovågor nära cesiumövergångens frekvens. Det är denna signal som får möta atomerna.
Först förbereds atomerna i ett känt tillstånd. Sedan utsätts de för mikrovågorna. Slutligen mäts hur stor andel som har övergått till det andra tillståndet. Med lämpligt vald mikrovågspuls blir övergångssannolikheten stor nära resonans och mindre när frekvensen ligger fel.
Men en klocka behöver veta mer än att signalen är lite fel. Den måste också veta åt vilket håll den ska korrigera. Därför kan styrsystemet växelvis prova frekvenser strax över och strax under den förmodade resonansen. Om atomerna reagerar olika på de båda frekvenserna finns en felsignal.
Felsignalen används för att justera oscillatorn. Prova, mäta, korrigera – och sedan börja om. Detta är en återkopplingsslinga, besläktad med principen i en termostat, men med frekvens i stället för temperatur som styrd storhet.
Mellan mätningarna fortsätter oscillatorn att svänga. Atomerna fungerar alltså som ett återkommande facit, inte som en mekanism som nödvändigtvis levererar en oavbruten serie observerade övergångar. I en cesiumfontän sker arbetet i tydliga experimentcykler.
När signalen väl är stabiliserad kan elektroniken räkna och dela ned frekvensen. Resultatet kan bli regelbundna elektriska pulser eller andra frekvenssignaler som används i mätinstrument och tidssystem. För att också ange ett klockslag måste man dessutom bestämma vilken sekund i en tidskala man befinner sig på. En exakt takt är inte i sig ett datum.
Alla atomur är inte cesiumfontäner. Det finns cesiumstråleur, rubidiumur, vätemasrar och optiska atomur, med olika konstruktioner och styrkor. I vissa atomära frekvensnormaler utnyttjas strålning som avges av atomerna på ett annat sätt. Men den gemensamma idén är att koppla en användbar signal till en noggrant bestämd atomär resonans.
Det är också därför ordet atomur inte automatiskt betyder ett stort nationellt laboratorium. Kompakta rubidiumur används som praktiska frekvensreferenser. De når inte samma prestanda som de mest avancerade laboratorieklockorna, men kan ge mycket god tidhållning i utrustning där storlek och driftsäkerhet väger tungt.
3. Därför kastar forskarna upp iskalla atomer
I ett traditionellt cesiumstråleur färdas atomer genom en vakuumapparat. De väljs ut, växelverkar med mikrovågor och detekteras. En begränsning är att snabba atomer tillbringar kort tid i mätområdet.
Tid är nämligen en råvara också när man mäter tid. Ju längre atomerna kan jämföras med oscillatorn under kontrollerade förhållanden, desto finare frekvensskillnader går det att urskilja. Därför blev möjligheten att bromsa och kyla atomer med laser ett stort framsteg för klockfysiken.
Laserljus kan kyla därför att fotoner bär rörelsemängd. Om en atom absorberar ljus från en stråle som kommer emot dess rörelse får den en liten knuff i motsatt riktning. Genom att välja frekvenser och strålgeometrier rätt går det att få många sådana absorptioner att tillsammans bromsa atomerna. Den efterföljande ljusemissionen sker i varierande riktningar och motverkar inte den systematiska bromsningen på samma sätt.
Det betyder inte att laserljus alltid kyler. Samma växelverkan kan värma eller driva atomer åt andra håll. Men med rätt inställningar kan ett atomoln kylas till temperaturer i storleksordningen miljondelar av en kelvin. Här beskriver temperaturen framför allt hur mycket atomernas hastigheter varierar kring molnets gemensamma rörelse.

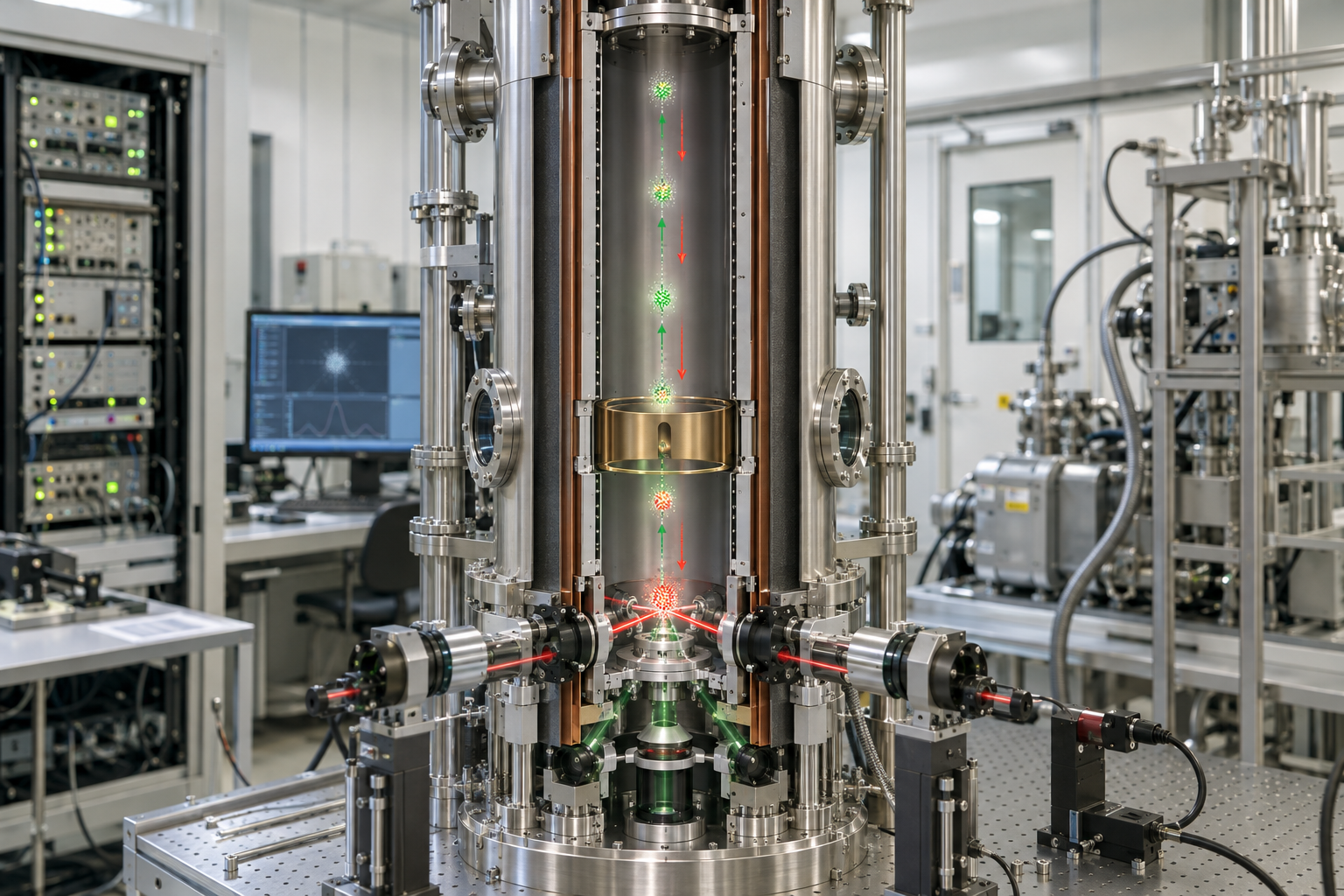

I en cesiumfontän ges det kalla molnet sedan en kontrollerad hastighet uppåt. Atomerna stiger, bromsas av tyngdkraften och faller tillbaka. Vakuumet minskar risken att de kolliderar med luftmolekyler. Laserkylningen gör att molnet inte sprids lika snabbt som ett varmt atomoln.
På vägen upp passerar atomerna en mikrovågskavitet, där ett elektromagnetiskt fält är noggrant ordnat. På vägen ned passerar de kaviteten igen. De två mötena med mikrovågsfältet utgör grunden för en så kallad Ramseymätning, efter fysikern Norman Ramsey.
Den första växelverkan skapar en kvantmekanisk superposition av de två tillstånden. Under den fria flygningen utvecklas den relativa fasen mellan dem. Det andra mötet omvandlar information om fasskillnaden mellan atomer och mikrovågsoscillator till en skillnad i sannolikheten att hitta atomerna i respektive tillstånd.
En användbar liknelse är att starta två takthållare tillsammans, låta dem arbeta var för sig och sedan se hur långt isär de har kommit. Liknelsen är inte en fullständig bild av kvantmekaniken, men fångar varför väntetiden hjälper: en liten skillnad i takt hinner ge en större skillnad i fas.
Efter flygningen används laserljus för att läsa av atomernas tillstånd, exempelvis genom att registrera fluorescens från en utvald grupp. Resultatet skickas till styrsystemet. Ett nytt atomoln förbereds och proceduren upprepas.
Fontänen ger alltså längre observationstid utan att man behöver bygga ett orimligt långt rör för en snabb atomstråle. Det är en elegant förening av laserfysik, kvantmekanik och vanlig kastparabel.
4. Exaktheten måste försvaras mot omvärlden

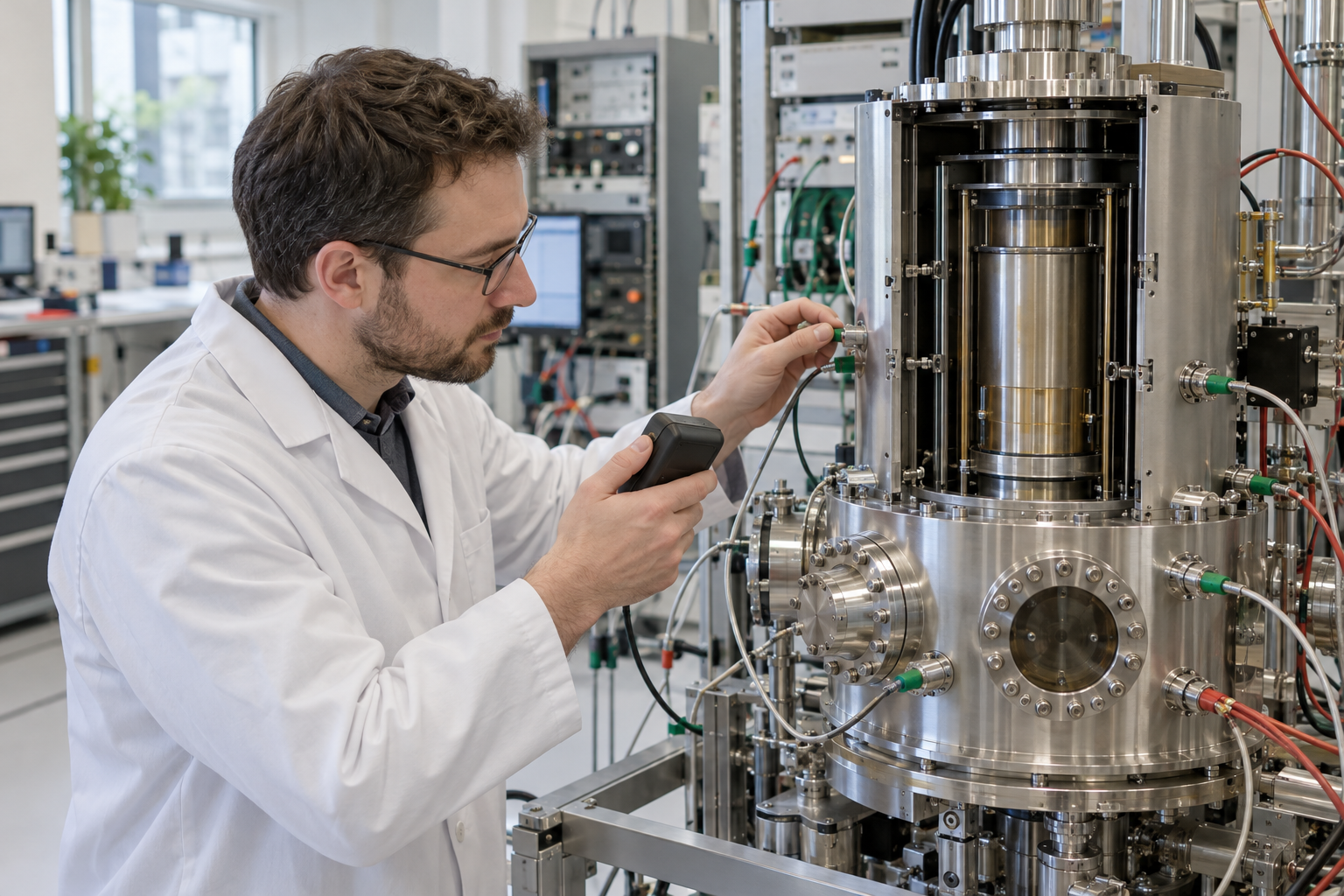

Atomer av samma slag ger en gemensam referens, men de är inte immuna mot sin omgivning. Ett atomur blir inte exakt enbart genom att någon placerar cesium i en låda. Det krävs ett omfattande arbete för att förstå hur apparaten förändrar det den mäter.
Magnetfält är en viktig störning. De kan förskjuta atomernas energinivåer genom Zeemaneffekten. Klockbyggare väljer därför en övergång som är särskilt okänslig för små magnetiska störningar i första ordningen. Men en kvarvarande förskjutning, som bland annat beror kvadratiskt på fältet, måste fortfarande bestämmas.
Lösningen är inte alltid att försöka ta bort varje magnetfält. Ett svagt, kontrollerat fält behövs normalt för att definiera atomernas orientering och skilja olika övergångar åt. Magnetiska skärmar och noggranna mätningar gör fältet känt och stabilt.
Även värmestrålningen från apparatens väggar påverkar atomerna. Vid vanlig rumstemperatur omges de av elektromagnetisk strålning som kan förskjuta övergångsfrekvensen. Därför kan temperaturkartläggning av en vakuumkammare vara en del av en tidsmätning. I vissa konstruktioner används en kallare miljö för att minska denna effekt.
Atomerna kan också påverka varandra. Kollisioner i atomolnet kan ändra den uppmätta frekvensen. Ett sätt att undersöka det är att köra klockan med olika atomtäthet och mäta hur resultatet förändras. Då går det att uppskatta frekvensen i gränsen där kollisionspåverkan försvinner.
Ytterligare frågor gäller mikrovågsfältets fördelning, atomernas banor, oönskade elektromagnetiska signaler och störningar i oscillatorn. Varje bidrag behöver analyseras. Det samlas i en osäkerhetsbudget: en redovisning av vilka effekter som korrigerats och hur väl korrigeringarna är kända.
Här måste två begrepp hållas isär. Stabilitet beskriver hur mycket klockans frekvens varierar när man jämför olika mätintervall. Systematisk osäkerhet handlar om hur väl man känner den kvarvarande avvikelsen från den avsedda referensfrekvensen efter korrigeringar.
En klocka kan vara mycket stabil men ändå konsekvent gå lite för fort. Omvänt kan en klocka ha små systematiska fel men behöva mätas länge för att slumpmässiga variationer ska medelvärdesbildas bort. Det vardagliga ordet ”exakt” täcker ofta båda egenskaperna, men forskare måste redovisa dem separat.
De bästa cesiumfontänerna har nått systematiska relativa osäkerheter i storleksordningen 10⁻¹⁶. Som pedagogisk jämförelse motsvarar en konstant relativ frekvensavvikelse på 10⁻¹⁶ ungefär en sekund på 300 miljoner år.
Det är inte ett löfte om att apparaten kan lämnas påslagen så länge. Jämförelsen översätter en mycket liten frekvensavvikelse till en begripligare tid. Verkliga laboratorieklockor behöver underhåll, kontroll och återkommande utvärdering.
5. Nästa steg är att låta ljuset sätta takten
Cesiumövergången ligger i mikrovågsområdet, vid ungefär 9,2 gigahertz. Optiska atomur använder i stället övergångar med frekvenser på hundratals terahertz – tiotusentals gånger högre.
En högre frekvens ger fler svängningar att jämföra under samma tid. Det kan liknas vid att byta till en linjal med finare gradering, men bara om markeringarna också går att avläsa. Hög frekvens ensam räcker inte. Övergången måste vara smal, atomerna välkontrollerade och lasern tillräckligt stabil.
I ett optiskt atomur låses en lasers frekvens till en atomär övergång. Två viktiga konstruktioner är klockor med en eller några elektriskt laddade joner i en elektromagnetisk fälla och klockor med många neutrala atomer i ett optiskt gitter.

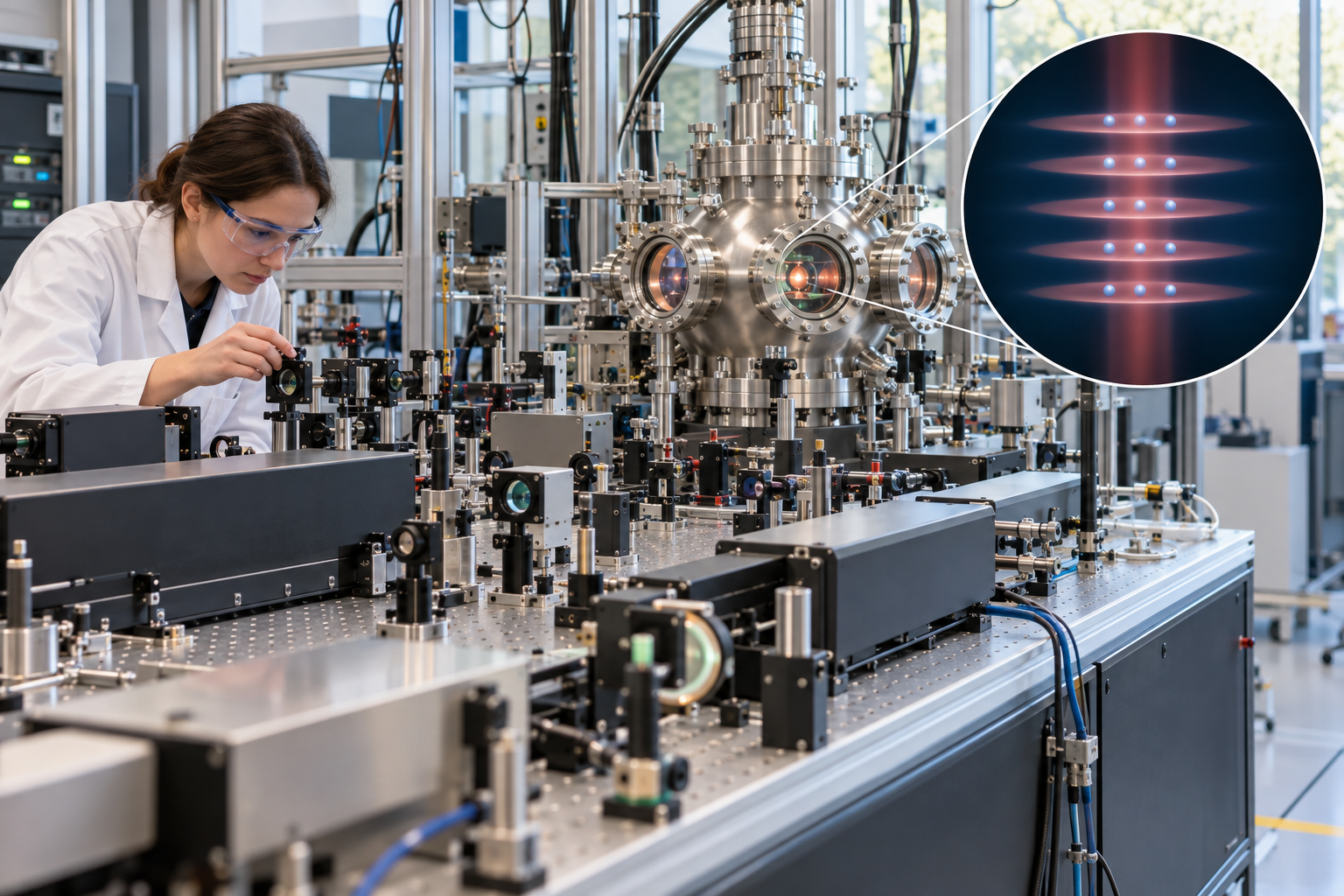

Ett optiskt gitter skapas av laserljus som bildar ett regelbundet mönster av fångstplatser. Där kan exempelvis strontium- eller ytterbiumatomer hållas kvar medan de undersöks. Många atomer ger möjlighet till bättre statistisk avläsning, men ljuset som fångar dem kan självt förskjuta energinivåerna.
En avgörande lösning är en så kallad magisk våglängd. Vid rätt vald våglängd påverkar fångstljuset de två klocktillstånden lika mycket i den dominerande ordningen. Då blir skillnaden mellan deras energier betydligt mindre känslig för fångstljusets intensitet. Andra, mindre effekter återstår fortfarande att kontrollera.
Ljusets svängningar är för snabba för att räknas direkt med vanlig elektronik. Här kommer frekvenskammen in. Den är ett lasersystem vars spektrum består av många jämnt åtskilda frekvenslinjer. När kammens avstånd och förskjutning är kända kan den knyta samman optiska frekvenser med radiofrekvenser som elektroniken kan mäta.
Utvalda optiska klockor har demonstrerat systematiska osäkerheter på 10⁻¹⁸-nivån eller bättre. Det betyder inte att varje optiskt atomur alltid presterar så, eller att en sådan nivå uppnås omedelbart i varje mätning. Resultatet gäller bestämda system under noggrant redovisade förhållanden.
Framstegen har gjort optiska klockor till kandidater för en framtida omdefinition av sekunden. Men att byta definition kräver mer än ett rekord. Olika laboratorier måste kunna jämföra sina klockor, återskapa resultaten och visa att tekniken kan bära en internationell måttenhet. Tills en ny definition har beslutats är det fortfarande cesiumövergången som definierar SI-sekunden.
6. När en centimeter förändrar tiden
Ju bättre atomuren blir, desto tydligare möter de en gräns som inte är ett apparatfel: tiden går faktiskt olika fort på olika platser.
Enligt den allmänna relativitetsteorin beror en klockas takt på gravitationspotentialen. Nära jordytan går en klocka som placeras högre normalt lite fortare än en likadan klocka längre ned, när deras signaler jämförs. Skillnaden är liten, men verklig.
För en liten höjdskillnad nära jordytan är den relativa frekvensskillnaden ungefär gh/c², där g är tyngdaccelerationen, h höjdskillnaden och c ljusets hastighet. En centimeter motsvarar omkring en del på 10¹⁸.
År 2010 visade forskare med optiska aluminiumjonklockor att gravitationens inverkan kunde mätas för en höjdskillnad på omkring 33 centimeter. År 2022 rapporterade ett annat forskarlag att de hade upplöst gravitationell rödförskjutning över ett strontiumprov som sträckte sig ungefär en millimeter i höjdled.
Det senare var inte två armbandsur placerade en millimeter från varandra. Forskarna jämförde olika delar av ett mycket välkontrollerat atomprov och använde omfattande medelvärdesbildning. Skillnaden är viktig, men resultatet visar hur känslig atomär tidmätning har blivit.
För klockbyggaren är relativiteten både möjlighet och skyldighet. Två utmärkta klockor på olika höjd ska inte förväntas ha identisk takt utan korrigering. Om man vill jämföra deras inneboende frekvenser måste skillnaden i gravitationspotential tas med.
Omvänt kan klockorna användas som sensorer för just denna potential. Metoden kallas ibland relativistisk geodesi eller kronometrisk nivellering. Den kan komplettera andra sätt att undersöka jordens gravitationsfält och knyta samman höjdsystem. Praktiskt krävs dock också noggranna signalförbindelser och kontroll över andra felkällor.
Detta förändrar innebörden av ”rätt tid”. Det finns ingen universell kosmisk takt som alla klockor överallt kan visa samtidigt. För internationell tidhållning måste man ange hur mätningar från olika platser ska relateras till en gemensam referens.
7. Världstiden skapas av många klockor
Det finns inte ett enda atomur som hela världen okritiskt följer. Den internationella tidhållningen bygger på ett nätverk av laboratorier, klockor och jämförelser.
Hundratals atomklockor bidrar med mätdata till arbetet vid Internationella byrån för mått och vikt, BIPM. Deras resultat används för att beräkna internationell atomtid, TAI. Primära frekvensnormaler, framför allt cesiumfontäner, och godkända sekundära normaler bidrar med kalibreringar som knyter tidskalans takt till SI-sekunden.
Arbetsfördelningen är viktig. En avancerad fontän behöver inte ensam leverera en oavbruten tidssignal året runt. Kontinuerligt arbetande klockor, exempelvis vätemasrar, kan ge en mycket stabil lokal takt mellan kalibreringarna. Tillsammans blir systemen mer användbara än en isolerad rekordklocka.
UTC, den samordnade universella tiden som ligger till grund för civila klockslag, har samma grundläggande takt som TAI men skiljer sig genom ett helt antal sekunder. Skillnaden har historiskt förändrats genom skottsekunder för att hålla UTC nära tid baserad på jordens rotation. Atomuren och jordrotationen är alltså två skilda referenser.
Eftersom den internationella sammanvägningen görs i efterhand håller nationella laboratorier egna realtidsversioner, betecknade UTC(k), där k anger laboratoriet. Signaler från dem kan spridas via olika kommunikationssystem och jämföras med den beräknade internationella tidskalan.
Överföringen är ett eget mätproblem. En signal tar tid att färdas genom en kabel, en fiber eller en satellitlänk. Om den fördröjningen inte är känd kan en utmärkt klocka ändå ge en dålig tidsangivelse hos mottagaren. Noggrann tidhållning kräver därför kontroll över hela kedjan, inte bara över atomövergången.
Satellitnavigering visar varför detta spelar roll. Mottagaren använder tidsskillnader i radiosignaler för att beräkna avstånd. En nanosekund motsvarar ungefär 30 centimeters färdväg för ljus i vakuum. Tidfel blir därmed avståndsfel, även om den slutliga positionsosäkerheten också beror på satelliternas geometri, signalernas väg och mottagarens beräkningar.
Från navigering till radioteleskop och precisionsmätningar är en gemensam takt en del av infrastrukturen. Den mest avancerade klockan kan samtidigt vara ett forskningsinstrument som söker efter små avvikelser från etablerad fysik.
Tillbaka i fontänen stiger ännu ett moln av cesiumatomer genom vakuumröret. Mikrovågorna ställer samma fråga som förra gången. Atomernas svar hjälper elektroniken att korrigera sig.
Där ligger atomurets styrka: inte i att människan har byggt en perfekt oscillator, utan i att hon har lärt sig att oupphörligt jämföra en ofullkomlig oscillator med en reproducerbar egenskap hos naturen.
